通常情况下，建筑钢化玻璃大多是以物理钢化炉用空气为冷却介质制造的物理钢化玻璃。钢化玻璃可采用浮法玻璃、平板玻璃、压花玻璃、镀膜玻璃、蒙砂玻璃（酸蚀）制造，也可在玻璃进行钢化加工后进行镀膜再加工。钢化玻璃可以加工成平形产品，也可加工成弯型产品。

与同厚度的普通退火玻璃相比，钢化玻璃可以承受更大的外部应变，其抗应变力的增加取决于对玻璃钢化处理的程度。钢化玻璃的抗冲击强度是普通退火玻璃的3～5倍，有较强的抵抗外界投掷物冲击及人体冲击的能力。钢化玻璃的抗弯强度也是普通退火玻璃的2～5倍，具有较强的抗风荷载。钢化玻璃的耐温度突变范围为250～320℃，而普通退火玻璃仅为70～100℃。因此钢化玻璃具有较强的耐温度突变能力。钢化玻璃破碎时，整块玻璃板全部碎成较小的颗粒。碎片边角是钝的，大大降低了伤害程度。钢化玻璃由于这些良好的机械强度及独特的破碎方式而被称为安全玻璃。下表给出了一般情况下部分钢化玻璃的许用面积。

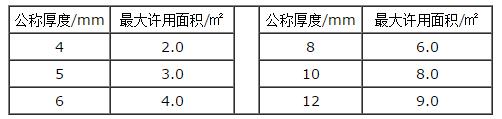

部分钢化玻璃的许用面积

1.部分钢化玻璃的许用面积

（1）普通窗 建筑物的普通窗是钢化玻璃应用比较广泛的一个部分，也是建筑物中最合适使用钢化玻璃的部位。对于建筑物的来说，钢化玻璃在自身质量、安全性、抗风载、价格等多方面具有无可比拟的综合优势，对于使用面积不大的窗户，无论是高层建筑还是低层建筑，厚度6mm左右的钢化玻璃都是最经济、最合适的选择。对于具有节能要求窗户，也可以选择钢化中空玻璃或钢化镀膜中空玻璃（包括钢化低辐射镀膜中空玻璃）。

（2）有框及无框门 按照有关建筑玻璃应用规范，大多数有框及无框门都可以使用钢化玻璃，并且必须在玻璃上作出醒目的标志表明它的存在。通常情况下，用于无框门的玻璃厚度不应小于10mm。但一些特殊用途的门，如某些激烈的运动场中所，运动员可能猛烈冲撞的门必须选择夹层玻璃或其他产品。

（3）幕墙 幕墙也是建筑物上经常使用钢化玻璃产品的一个部位。在我国，每年都有大量的钢化玻璃使用在建筑幕墙上。对于使用在幕墙的钢化玻璃，必须充分考虑玻璃的抗风载能力。国外建筑标准中建筑玻璃的最小风荷载取值多在0.5～1.0kPa，澳大利亚规定为0.5 kPa，英国规定为0.6 kPa，日本规定为1.0 kPa。我国规定最小风荷载值为0.75 kPa，即使当玻璃受到小于0.75 kPa的风荷载作用时，为安全起见也应按0.75 kPa进行设计，以避免使用过薄玻璃而引起伤害事故。总的来说，用于框支承玻璃幕墙的单片玻璃厚度不得小于5mm；采用浮头式连接件的点支承玻璃幕墙用的单片玻璃厚度不得小于6mm，采用沉头式连接件的点支承玻璃幕墙用的单片玻璃厚度不得小于8mm。

为了降低物理钢化玻璃“自爆”概率，减少幕墙玻璃上墙后的危险，在我国有关玻璃幕墙的技术规范中规定，宜对钢化玻璃进行二次热处理，即通常所说的引爆处理或均质处理。这也是国际上对钢化玻璃加工和使用的通用做法。

（4）隔断 在人群集中的公共场所和运动场所中的隔断可以使用钢化玻璃。一般情况下，用于有框隔断玻璃厚度不得小于5mm；用于无框隔断的玻璃厚度不得小于10mm。（5）浴室用玻璃及其他卫浴玻璃 由于这些场合的玻璃必须具有一定的耐热冲击性，即耐温度变化性。因此，这些场合也比较适合使用钢化玻璃。浴室用玻璃包括淋浴隔断、浴缸隔断、门（无框、有框）等部位，卫浴玻璃包括台盆面板及其支撑等。通常情况下，除门以外的所有无框玻璃采用的钢化玻璃公称厚度不得小于5mm；无框玻璃门所采用的钢化玻璃公称厚度不得小于10mm。卫浴玻璃的颜色十分丰富，包括无色、蓝、灰、绿、茶色等多种颜色，还可以进行焗漆、上釉等加工处理，具有很好的装饰和实用的效果。可以增加了空间的层次感，营造无可比拟的浴室氛围。卫浴场所往往比较潮湿，人们在这些场所里容易滑倒并撞碎玻璃，而人们在这些场合所穿的衣服往往比较单薄，因此，出现伤害事故的概率远远大于其他场合。并且钢化玻璃自爆也是一种可能的隐患。为了降低玻璃碎片对人体的伤害概率，在有可能的情况下，宜对浴室所使用的钢化玻璃和某些卫浴玻璃进行贴膜或采取类似处理。

（6）其他家居玻璃（家电、家具玻璃等） 家电玻璃包括冰箱／柜的玻璃（搁物板、门面板）、微波炉、电烤箱玻璃（门面板）、厨具用玻璃（如灶台面板、油烟机）等。家具玻璃包括家具柜玻璃门及隔板、各种桌子的玻璃台面等。这些产品使用钢化玻璃，不仅可以保证产品使用的安全性，而且可以产生很好美观装饰效果，提高商品的竞争力。近年来，在我国这些产品得到了很大的发展，但目前还没有对这些部位应用的玻璃安全性予以规定。相信随着人们的安全意识的不断提高及安全玻璃应用的不断完善，钢化玻璃在这一范围的应用会得到进一步的规范。

2.钢化玻璃应用的限制

由于钢化玻璃破碎后会形成很小的颗粒，可以减少玻璃碎片对人体的伤害。但钢化玻璃破碎后无法保持原来的形态，这种特性也限制了钢化玻璃在建筑物上的很多应用。（1）屋面、顶棚、天窗 通常情况下这些部位不宜使用钢化玻璃。由于要考虑到积雪等载荷、维修人员可能的行走以及玻璃下面人员安全等多方面的因素，当屋面玻璃最高点离地面大于5m时，这些部位就不能使用钢化玻璃。需要说明的，这些部位也不宜使用钢化夹层玻璃。因为钢化夹层玻璃破碎后，由于自重和／或其他载荷的作用也会坠落下去。

（2）地板 由于钢化玻璃破碎后无法保持原有形状，也没有任何强度，因此钢化玻璃不适宜做地板玻璃，特别是悬空的地板。地板玻璃应采用夹层玻璃，地板玻璃用于人行的表面还应做防滑处理。

（3）高层建筑物的栏杆、无框阳台 一般情况下，不承受水平荷载的栏杆采用的钢化玻璃厚度不得小于5mm，承受水平荷载的栏杆采用的钢化玻璃厚度不得小于12mm。但应用于高层建筑物上朝外的栏杆、无框阳台都不宜使用钢化玻璃。这是因为有时候钢化玻璃破碎后，某一部分的碎片并不会分离，而是保持原有形状，特别是厚玻璃，发生这种情况时会形成一块比较沉的碎玻璃块。当这种碎玻璃块从高空坠落，也会对地面的行人造成的很大危害，甚至出现伤亡事故。目前，国内已经多次发生这种情况，相关媒体也有一些报道。

（4）其他部位 其他需要玻璃破碎后仍需要玻璃保持完好形状的部位，或需要限度降低玻璃碎片对人伤害的场合。
